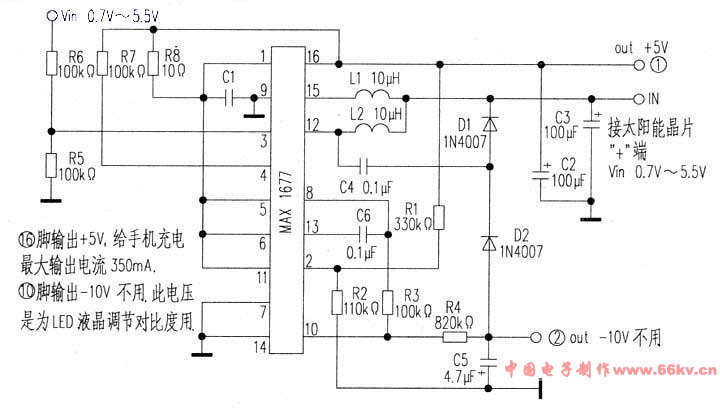

電路原理圖：

所需要的元器件如下：

(1)MAXl677從VCD上拆得，是一種專為LED提供電源的芯片、16腳雙列QSOP封裝，輸入電壓范圍0.7V~5.5V，主要輸出2.5V~5.5V可調電壓和—1OV直流電壓，最大輸出電流可達350mA，電源效率可達95％.
(2)L1、L2磁芯電感，從原液晶顯示模塊上拆得，型號是D01608C-103表貼磁芯電感。

(3)R1、R2普通貼片電阻。R1和R2的阻值決定了主輸出電壓值。R3、R4：電阻、普通貼片件，R5、R6電阻：普通貼片元件。

(4)D1、D2肖特基二極管，可用其他型號。

(5)C1、C4、C6陶瓷電容，C2、C3、C5電解電容。

將各元器件按原理圖焊接好后，并經查準確無誤后即可接上太陽能晶片組，給電路提供電源。本人使用的是Utstarcom 610Q小靈通、充電器輸出5.2V 320mA電流，電池容量為480mA，完全可以給手機充電。光線越好，充電效果越好！若沒有太陽能晶片，也可以用兩節1.5V電池給電路供電，讓手機在沒市電的情況照樣充電。這樣，在陽光下你的手機也可以充電了，有興趣的朋友不妨試試(筆者對大容量手機尚未測試過)。
