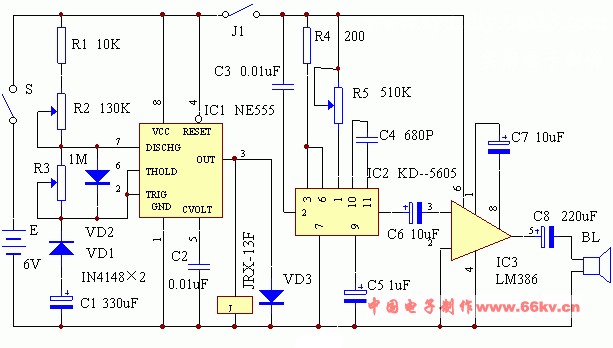

本電路由時間控制電路、貓叫聲發生電路、功率放大電路等組成。時間控制電路是由時基電路IC1 NE555及其外圍阻容元件、二極管等組成。它是一個占空比可調的脈沖振蕩器，其占空比由R2和R3控制。貓叫聲發生電路由一塊CMOS集成電路IC2 KD－5605擔任，利用存貯技術將貓叫聲固化在電路內部。功率放大器采用價廉物美的通用小功率音頻放大集成電路IC3 LM386，它的特點是外圍元件極少，電壓范圍寬，失真度小，裝配簡單。

合上電源開關S，IC1便通電工作，在IC1的輸出端③腳上不斷有脈沖輸出。有脈沖時，繼電器J勵磁吸合，其常開觸點J1接通，使后級電路獲得電源而工作，發生貓叫聲，每觸發一次IC2，就有一聲貓叫輸出，經IC3功率放大后，推動揚聲器BL發出宏亮逼真的聲音。使老鼠們聞聲喪膽，達到驅鼠的目的。

電路焊接完畢，檢查無誤，便可通電調試。主要是調整間隔貓叫時間，調節R2，使間隔時間為1－3分鐘為宜。調節IC2①腳上的可調電阻R5，還可以使貓叫聲變調，使其發生恐怖的叫聲。其它電路只要焊接無誤，幾乎不用調試即可正常工作。

電路調好后，晚上將其置于老鼠經常出入的地方，可明顯減少鼠害。
