工作原理

5、6腳外接定時電阻及電容決定鎖相環內部壓控振蕩器的中心頻率(fo=1/1.1RC)。

第2腳對地接電容C2為相位比較器輸出的低通濾波器。第2腳所接電容C2對鎖相環的捕捉帶寬Bw有影響。

第1腳對地接一電容C1為正交相位檢波器的輸出濾波，其電容值應不小于2腳所接電容約兩倍，即Cl大于、等于2C2。

第3腳為信號輸入端，要求輸入信號的幅度大于25mV，最佳值為200mV左右。

當LM567的輸入信號的頻率落在其內部壓控振蕩器中心頻率fo附近時，邏輯輸出端（8腳）將由原高電平變?yōu)榈碗娖剑敵鲆粋�(gè)負脈沖。8腳不僅可以實現選頻，而且還有負脈沖形成功能。改變Rp可改變選頻頻率。

由于8腳為集電極開路輸出，故實際應用時，其8腳應接一上拉電阻至電源正極Vdd。

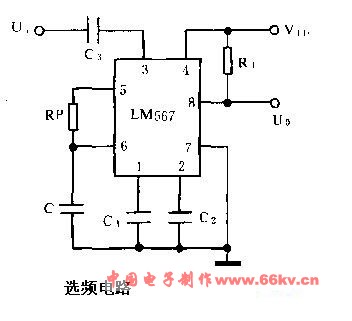

電路原理圖
