測電容用電阻擋，根據電容容量選擇適當的量程，并注意測量時對于電解電容黑表筆要接電容正極。
1、估測微法級電容容量的大小：可憑經驗或參照相同容量的標準電容，根據指針擺動的最大幅度來判定。所參照的電容耐壓值可以不同，只要容量相同即可，例如估測一個100μF/250V的電容可用一個100μF/25V的電容來參照，只要它們指針擺動最大幅度一樣，即可斷定容量一樣。
2、估測皮法級電容容量大小：要用R×10kΩ擋，但只能測到1000pF以上的電容。對1000pF或稍大一點的電容，只要萬用表針稍有擺動，即可認為容量夠了。
3、測電容是否漏電：對1000微法以上的電容，可先用R×10Ω擋將其快速充電，并初步估測電容容量，然后改到R×1kΩ擋繼續測一會兒，這時指針不應回返，而應停在或十分接近∞處，否則就是有漏電現象。對一些幾十微法以下的定時或振蕩電容（比如彩電開關電源的振蕩電容），對其漏電特性要求非常高，只要稍有漏電就不能用，這時可在R×1kΩ擋充完電后再改用R×10kΩ擋繼續測量，同樣萬用表針應停在∞處而不應回返。
4、測量容量較大的電容器（5000P以上），萬用表指針將迅速右擺后再逐漸返回左端,指針停止時所指電阻值為此電容絕緣電阻。絕緣電阻越大越好，一般應接近∞，若指針不動，電容器已斷路，擺動后不返回，電容器漏電嚴重，均不能使用。較小容量（5000P以下）電容測試時表針基本不動。
5、萬用表使用前，應做到：
（1）萬用表水平放置。
（2）應檢查表針是否停在表盤左端的零位。如有偏離，可用小螺絲刀輕輕轉動表頭上的機械零位調整旋鈕，使表針指零。
（3）將表筆按上面要求插入表筆插孔。
（4）將選擇開關旋到相應的項目和量程上，就可以使用了。
6、萬用表使用后，應做到：
（1）拔出表筆。
（2）將選擇開關旋至“OFF”檔，若無此檔，應旋至交流電壓最大量程檔，如“1000V”檔。
（3）若長期不用，應將表內電池取出，以防電池電解液滲漏而腐蝕內部電路。

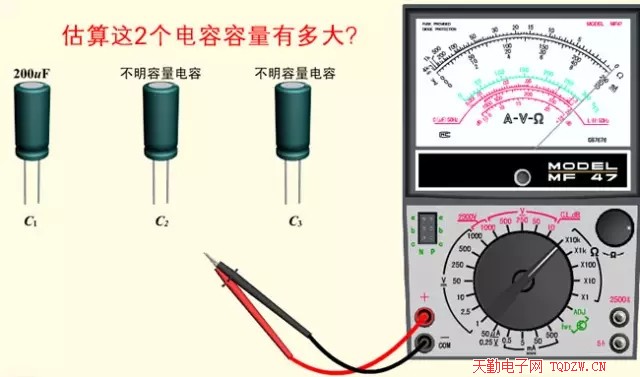

7、實例演示，以200UF的電容為參考，測量其他電容。
第一步：用萬用表檔位與量程選擇RX10k檔，調零，如下圖：

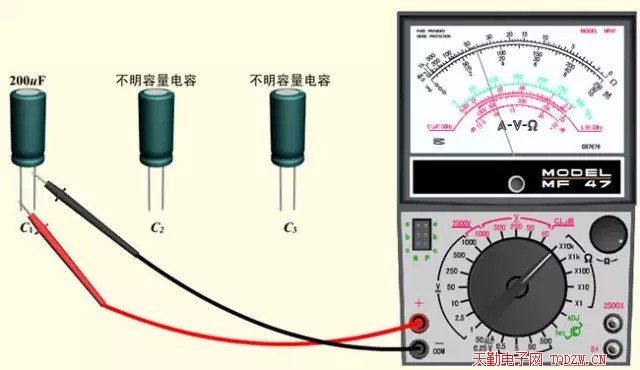

第二步：將紅、黑表筆接在電容兩端，可以看到指針有一個較大的偏轉，然后慢慢回到無窮大的位置，如下圖：

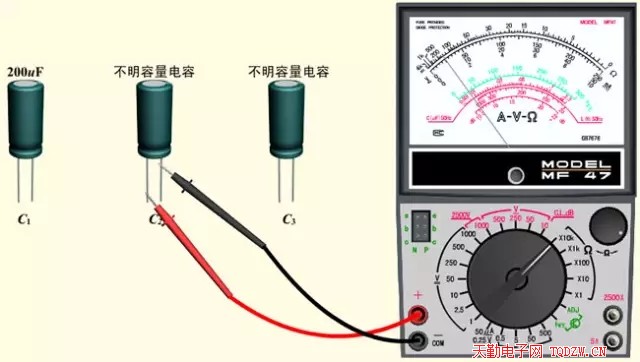

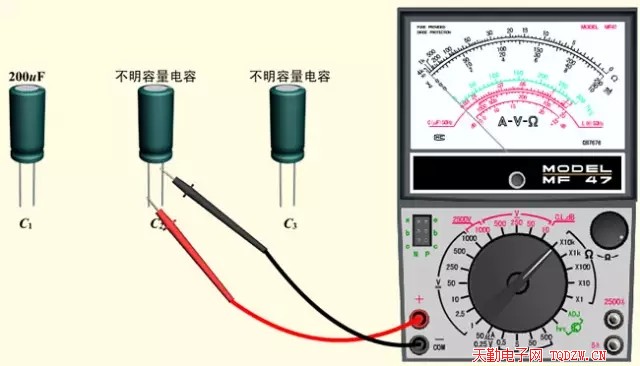

第三步：將紅、黑表筆接在電容C2兩端，發現指針偏轉角度比測200UF的電容小了一半，然后慢慢回到無窮大的位置，如下圖。可以認為這個電容的容量大概是100UF左右。
第四步：將紅、黑表筆接在電容C2兩端，發現指針偏轉角度比測200UF的電容大了一半多點，然后慢慢回到無窮大的位置，如下圖。可以認為這個電容的容量大概是470UF左右。
注意：電解電容器是有極性電容，測試時應用紅筆接電解電容器負極，黑筆接正極，電容量越大，表針擺動越大，每次測量后應將電容器兩端短接將電容器上所充電荷放掉。
 |
