IC1構成50Hz時鐘發生器，由10、11腳輸出對稱的但相位相方的方波。T1、T2組成功率放大電路，其輪流導通，在X2的原邊形成頻率為50Hz的脈動電流，并在X2的副邊感應出同樣頻率的220伏電壓。制作時，X2可使用帶中心抽頭的（9-12伏）電源變壓器，其低壓端接T1、T2。變壓器功率由實際需要定，并要考慮T1、T2的功率。另外，制作時注意安全。

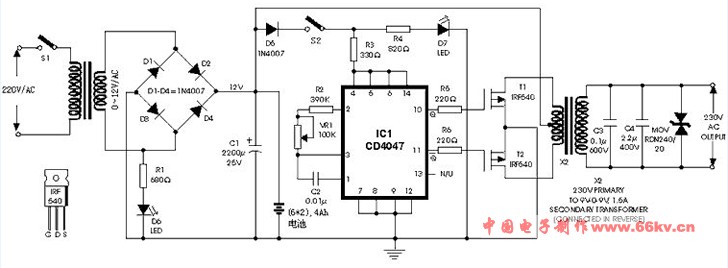

電路原理圖
