工作原理：
220伏交流電經變壓器降壓、D1-D4整流、C1濾波后獲得 9V直流電壓。C3、R2構成上電復位電路，CD4017復位后Y0輸出高電平，Y1和Y2輸出低電平，三極管V導通。繼電器吸合，其常開觸點接通用電器。
K被按下后，C2迅速放電，14腳獲得脈沖上升沿，觸發CD4017記數，使Y0輸出低電平，Y2仍保持低電平。此時三極管V截止，繼電器釋放，用電器斷電。
再次按下K時，C2再次放電，14腳又獲得一個記數脈沖，CD4017的Y0和Y1輸出低電平，Y2輸出高電平，通過二極管D5將CD4017復位，Y0輸出高電平，Y1和Y2輸出低電平，三極管V再次導通，繼電器吸合。因此，每按一次K，Y0的輸出電平就翻轉一次，用電器被開、關一次。每當K按下時，C2將放電，與此同時，CD4017得到一個記數脈沖，K松開之后，須經過一段對C2的充電時間后，才使CD4017的14腳為低電平，在此期間內K鍵上的任何抖動不會產生第二個記數脈沖。

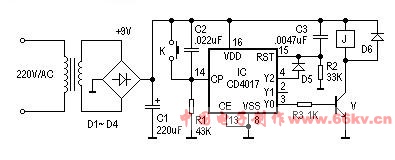

電路原理圖：

元件選擇：
D1-D6為IN4007，T為9013，繼電器為JZC-21F，K為輕觸開關，IC為CD4017。其它參照圖示。
