工作原理

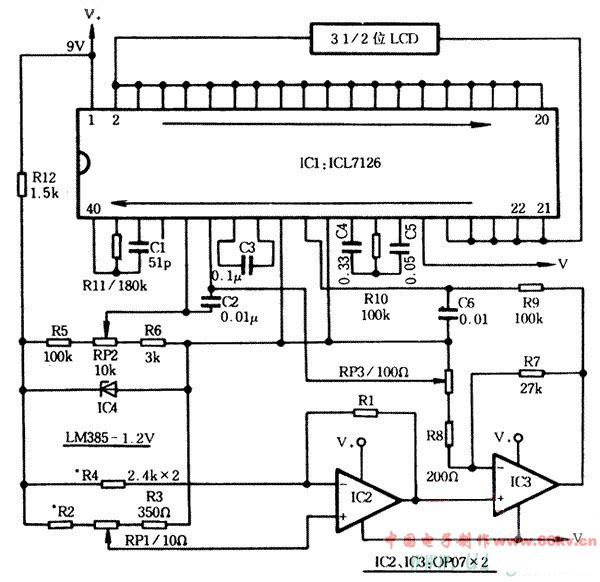

數顯電子秤電路原理如圖所示，其主要部分為電阻應變式傳感器R1及IC2、IC3組成的測量放大電路，和IC1及外圍元件組成的數顯面板表。傳感器R1采用E350~ZAA箔式電阻應變片，其常態阻值為350O。測量電路將R1產生的電阻應變量轉換成電壓信號輸出。IC3將經轉換后的弱電壓信號進行放大，作為A／D轉換器的模擬電壓輸入。IC4提供l、22V基準電壓，它同時經R5、R6及RP2分壓后作為A/D轉換器的參考電壓。3-1/2位A/D，轉換器ICL7126的參考電壓輸人正端，由RP2中間觸頭引入，負端則由RP3的中間觸頭引入。兩端參考電壓可對傳感器非線性誤差進行適量補償。
元件選擇
l、IC1選用ICL7126集成塊；IC2、IC3選用高精度低溫標精密運放OP-07;IC4選用LM385－1、2V集成塊。
2、傳感器RI選用E350－ZAA箔式電阻應變片，其常態阻值為350O。
3、各電阻元件宜選用精密金屬膜電阻。
4、RPI選用精密多圈電位器，RP2、RP3經調試后可分別用精密金屬膜電阻代替。
5、電容中C1選用云母電容或瓷介電容。
制作與調試
該數顯電子秤外形可參考圖中形式。其中形變鋼件可用普通鋼鋸條制作，其方法是：首先將鋸齒打磨平整，再將鋸條加熱至微紅，趁熱加工成“U”形，并在對應位置鉆孔，以便以后安裝。然后再將其加熱至呈橙紅色（得七八百攝氏度）， 迅速放人冷水中淬火，以提高硬度和強度，最后進行表面處理工藝。秤鉤可用強力膠粘接于鋼件底部。應變片則用專用應變膠粘劑粘接于鋼件變形最大的部位（內側正中）。 這時其受力變化與阻值變化剛好相反。拎環應用活動鏈條與秤體連接，以便使用時秤體能自由下垂，同時拎環還應與秤鉤在同一垂線上。
在調試過程中，應準備1千克及2千克標準砝碼各一，其過程如下：
1、首先在秤體自然下垂已無負載時調整RP1，使顯示器準確顯示零。
2、再調整RP2，使秤體承擔滿量程重量（本電路選滿量程為2千克）時顯示滿量程值。
3、然后在秤鉤下懸掛1千克的標準砝碼，觀察顯示器是否顯示1、000，如有偏差，可調整RP3值，使之準確顯示1、000。
4、重新進行2、3步驟，使之均滿足要求為止。
5、最后準確測量RP2、RP3電阻值，并用固定精密電阻予以代替。RP1可引出表外調整。測量前先調整RP1，使顯示器回零。 |
