工作原理：
天線 、T1、C5等組成微波振蕩電路，由天線向空間輻射，在其周圍產生一個半徑約10m的微波場如有人或物體在微波場內移動，將引起微波的頻移，在電路中體現為天線端電壓的變化，C4將這一變化耦合到運放AD進行放大，運放AD的輸出經C2在R6上形成電壓，該電壓的高低與物體的距離和移動的速度有關通常在0-3V之間；運放 AA 接成比較器，參考電壓在12V時為0.4V，當R6上的電壓高于0.4V時，AA輸出高電平經過比較器AC比較輸出低電平，D4導通、C3瞬間充電使比較器AB 6腳電壓低于5腳，比較器輸出高電平，如果此后微波場內不再有物體移動，C3上的電壓經R9緩慢放電形成延時，當6腳電位高于5腳延時結束，AB輸出低電平等待下次觸發。T2、R15、C6的加入可以在電路延時結束后的一段時間內（約5秒）使AC 9腳保持低電平，從而使電路可靠反轉關斷。如果用做照明控制可與“電路A”組合，“電路A”將市電轉為6V的直流電源供探頭使用，雙向可控硅做為開關元件控制燈泡的亮滅，達到人到燈亮，人離燈滅的節能效果。如果將微波探頭與“電路B”組合就構成簡單的微波防盜報警器，只要有人在監測范圍內移動將觸發報警，高響度喇叭發出強力警報，嚇跑歹徒。

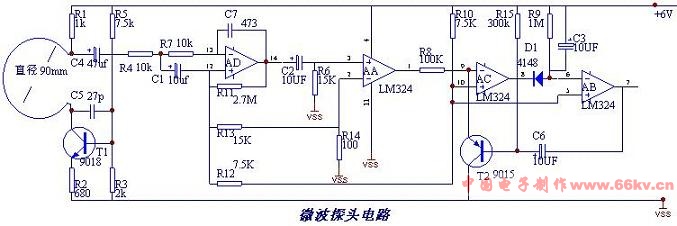

微波探頭電路原理圖：

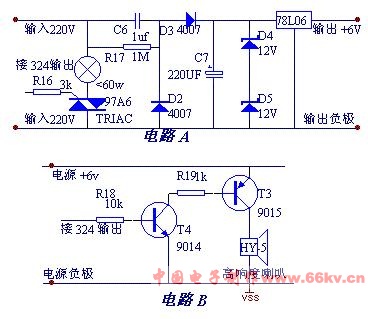

兩種控制電路原理圖：
元件選擇：
T1使用超高頻管9018，f 大于700MHz。天線用直徑1.5mm的漆包線外面套上絕緣套管，并彎成直徑90mm的圓環。四個運放選用一塊 LM324即可。“電路A”中C6要選耐壓大于400V的無極性電容，雙向可控硅用電流1A的97A6。三端穩壓用78L06，其它元件無特殊要求。 |
